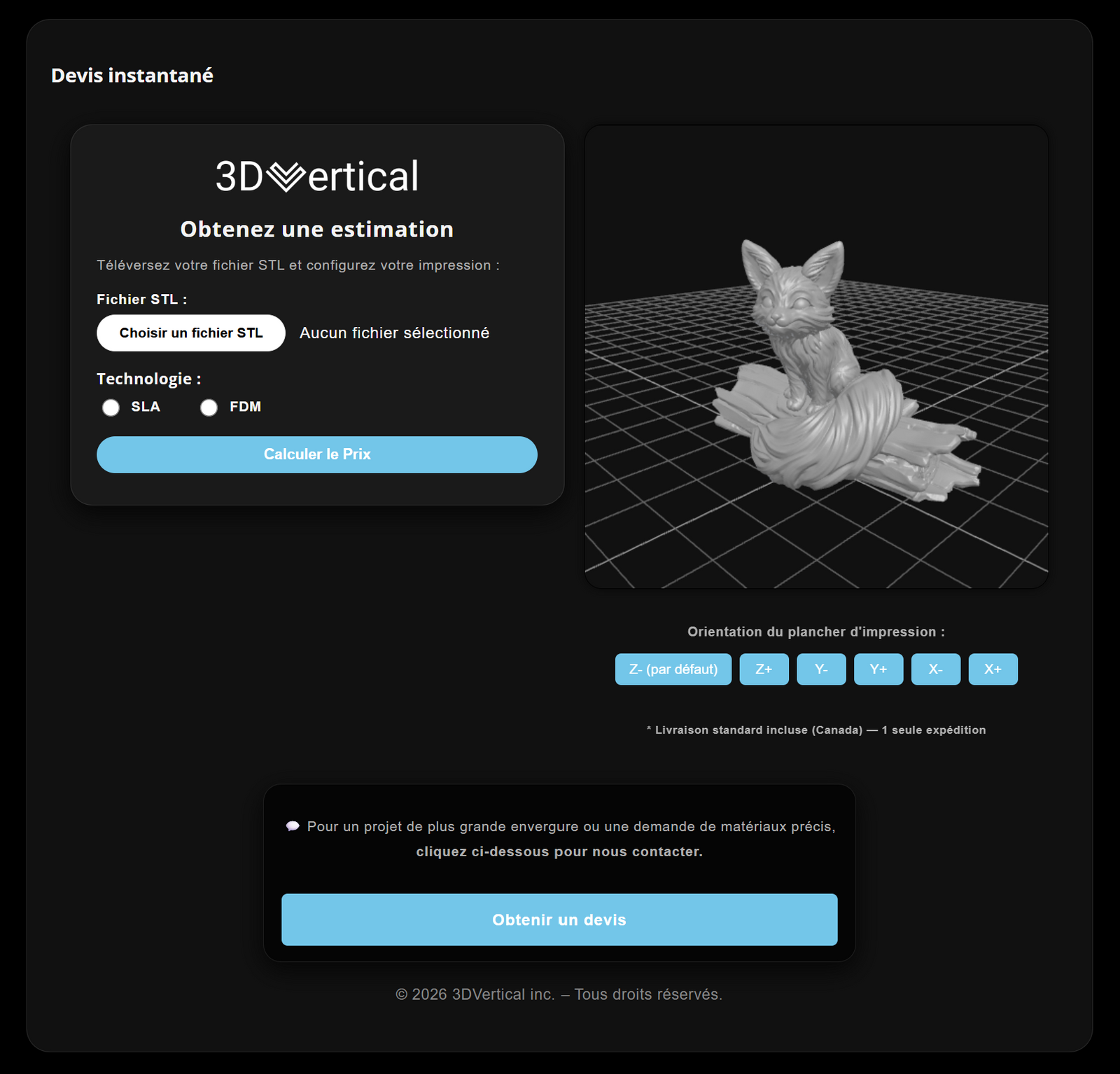

Notre nouvelle application de devis de production est maintenant officiellement en ligne et 100 % fonctionnelle.

www.3dvertical.ca

Fonctionnalités pour les professionnels et ingénieurs : Nous avons développé cet outil pour simplifier vos commandes de prototypage et de production à Sherbrooke et partout au Québec.

Tarification Instantanée : Analysez vos fichiers STL en quelques secondes.

Choix de Technologies : Comparez les prix entre FDM (thermoplastiques), SLA (résine haute précision).

Mode Entreprise (B2B) : Besoin d'un bon de commande (PO) ? Générez un devis PDF officiel instantanément pour votre département des achats.

Commande Directe : Validez et payez en quelques clics pour lancer la production immédiatement.

Simplifiez votre chaîne d'approvisionnement avec 3DVertical.

Backend — fiabilité, sécurité, standardisation

Derrière l’interface de l'application devis de production, nous avons développé une couche serveur qui exécute les étapes critiques côté backend afin de garantir des résultats fiables et cohérents, peu importe le navigateur ou l’appareil. L’objectif est double : sécuriser l’estimation (prix/paramètres) et standardiser le traitement pour qu’il soit compatible avec un flux de production.

Ce que le serveur gère concrètement :

• API sécurisée : validation des requêtes, contrôle d’accès, limitations anti-abus (rate limiting) et logique anti-altération (les prix et paramètres critiques ne dépendent pas du client).

• Traitement des fichiers 3D : analyse des STL dans un environnement isolé, extraction de métriques (dimensions, volume, surface) et vérifications de cohérence.

• Génération de documents : création automatisée de devis PDF (format entreprise / PO) à partir de paramètres validés côté serveur.

• Stockage structuré : archivage sécurisé des fichiers et documents associés à chaque demande (traçabilité, re-commandes, support).

• Robustesse “production” : mécanismes de reprise (retry), journalisation, monitoring et gestion d’erreurs pour éviter qu’un fichier complexe bloque le système.


Résultat : une estimation plus stable, une meilleure traçabilité, et un flux qui s’intègre naturellement aux processus B2B et à la production en série.

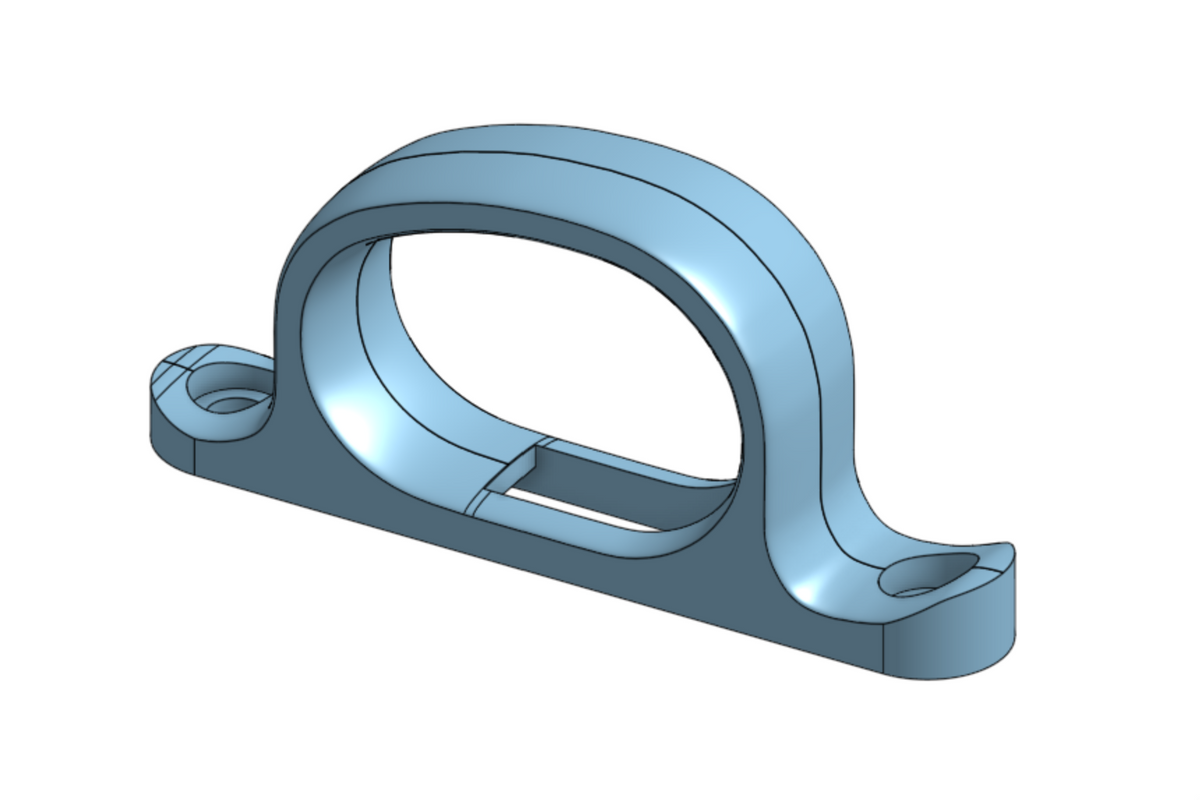

Conception 3D sur onshape

Détails techniques & Étapes

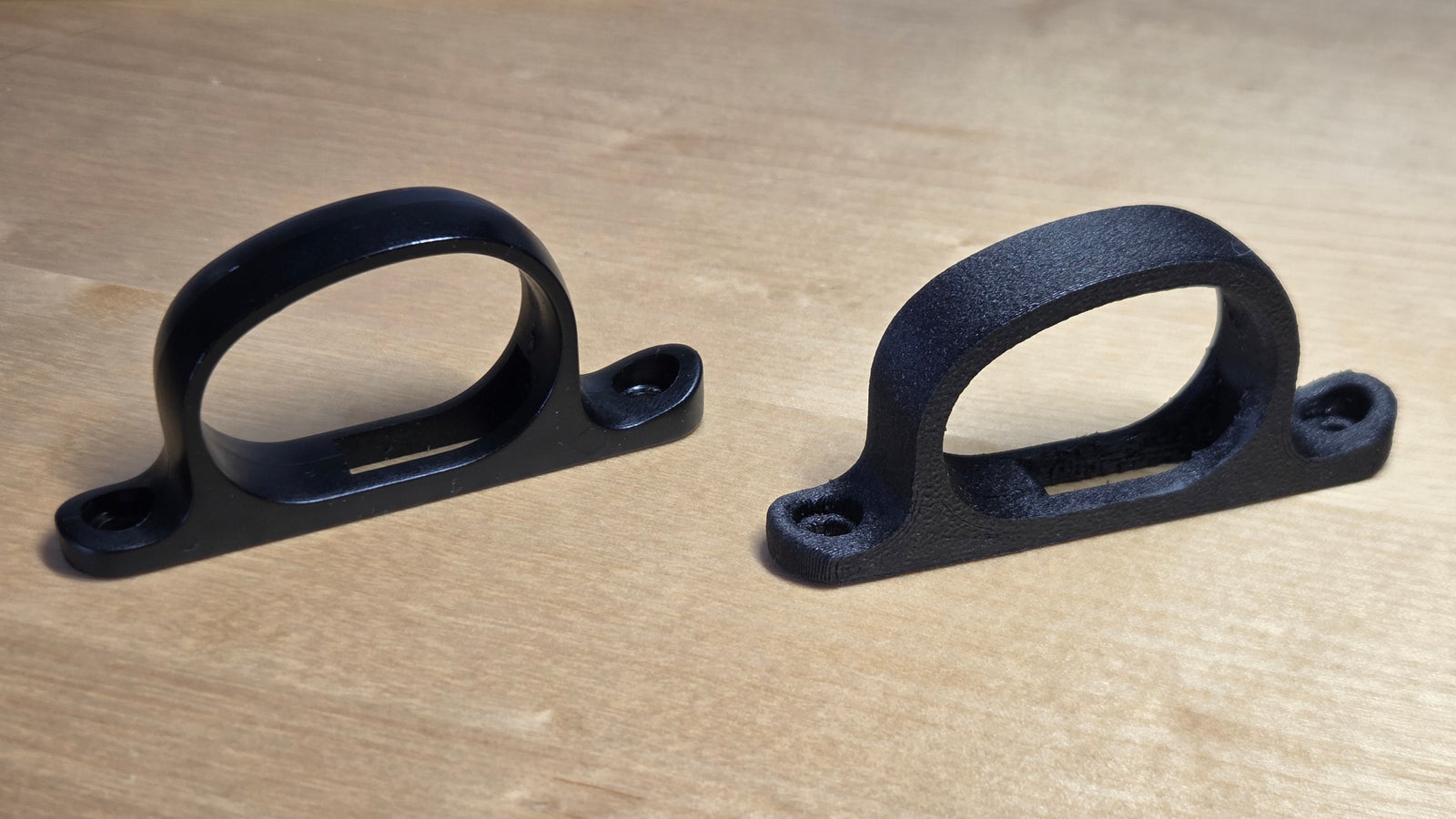

• Numérisation et Modélisation : Prise de mesures de précision sur la pièce originale défectueuse et reconstruction paramétrique complète sous Onshape.

• Optimisation Géométrique : Ajout de congés de raccordement et renforcement des parois aux points de concentration de contraintes (autour des trous de fixation) pour prévenir la fissuration au vissage.

• Matériau de Grade Industriel : Utilisation du Nylon PA6-CF (chargé à 40% de fibres de carbone coupées) offrant une rigidité exceptionnelle et une résistance thermique élevée.

• Paramètres d'impression : Optimisation de l'orientation des couches pour maximiser la résistance à la traction transversale et assurer une finition de surface esthétique et texturée.

Résultats & Valeur ajoutée

• Robustesse accrue : Élimination complète des bris lors de l'assemblage grâce aux propriétés mécaniques supérieures du composite carbone.

• Durabilité : Excellente résistance aux produits chimiques et aux impacts, idéale pour une utilisation intensive.

De l’image à un modèle prêt à produire

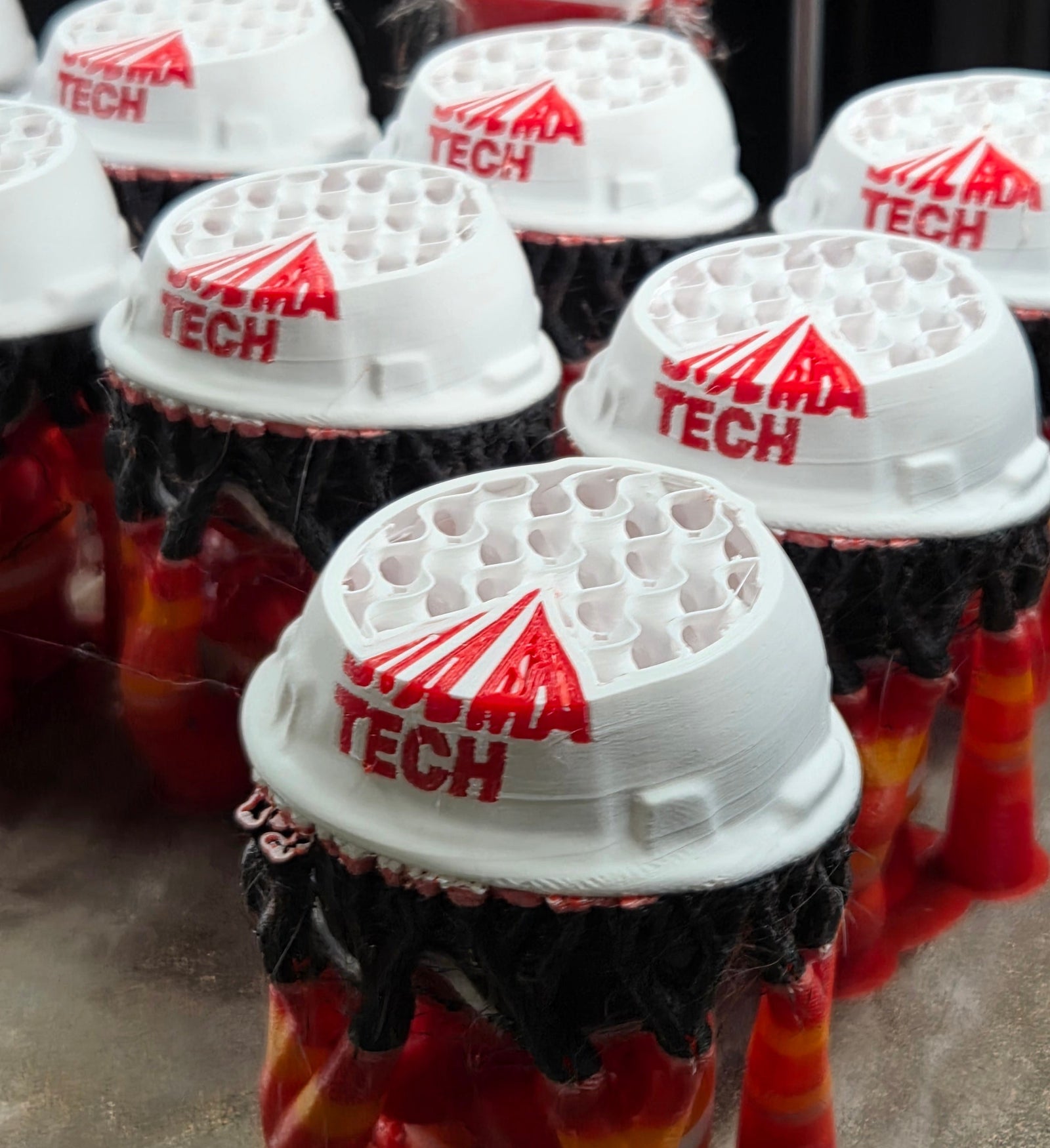

Le projet a commencé à partir d’un simple visuel 2D de la mascotte Solmatech. Aucun fichier 3D n’était disponible.

L’image a été passée dans un générateur image → modèle 3D, ce qui a permis de sauver du temps et des frais de conception au client. Cette approche était possible puisque la figurine présentait des formes simples et des détails peu complexes.

Quelques retouches ont ensuite été effectuées dans Blender afin d’optimiser le modèle pour l’impression 3D et assurer une bonne stabilité.

Préparation à la production en série

Une fois le modèle validé, la figurine a été préparée dans Bambu Studio pour la production FDM.

Les ajustements ont principalement porté sur :

• L’orientation des pièces pour une impression propre

• L’optimisation du placement sur le plateau

• Les retouches couleur directement au slicing

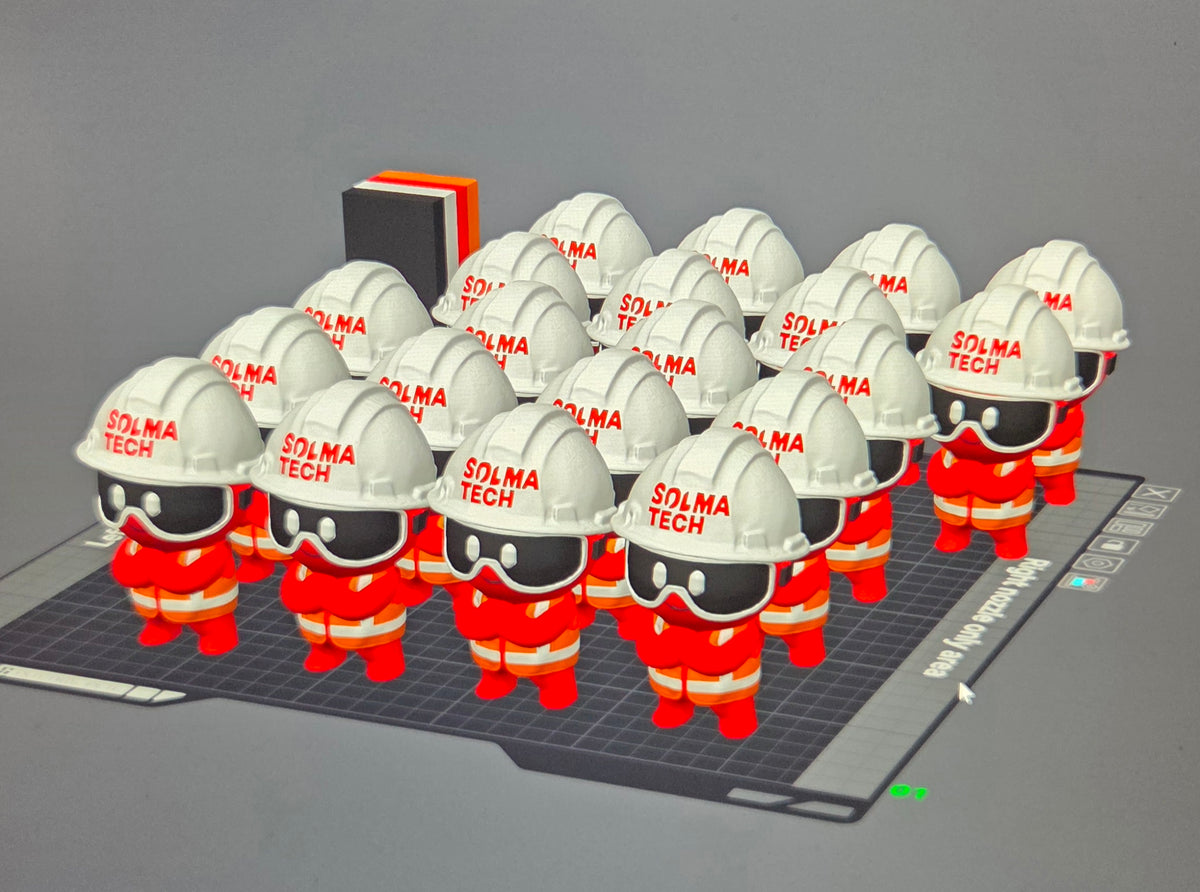

La vue de production montre la disposition des figurines sur le plateau, prête pour une fabrication efficace en lot.

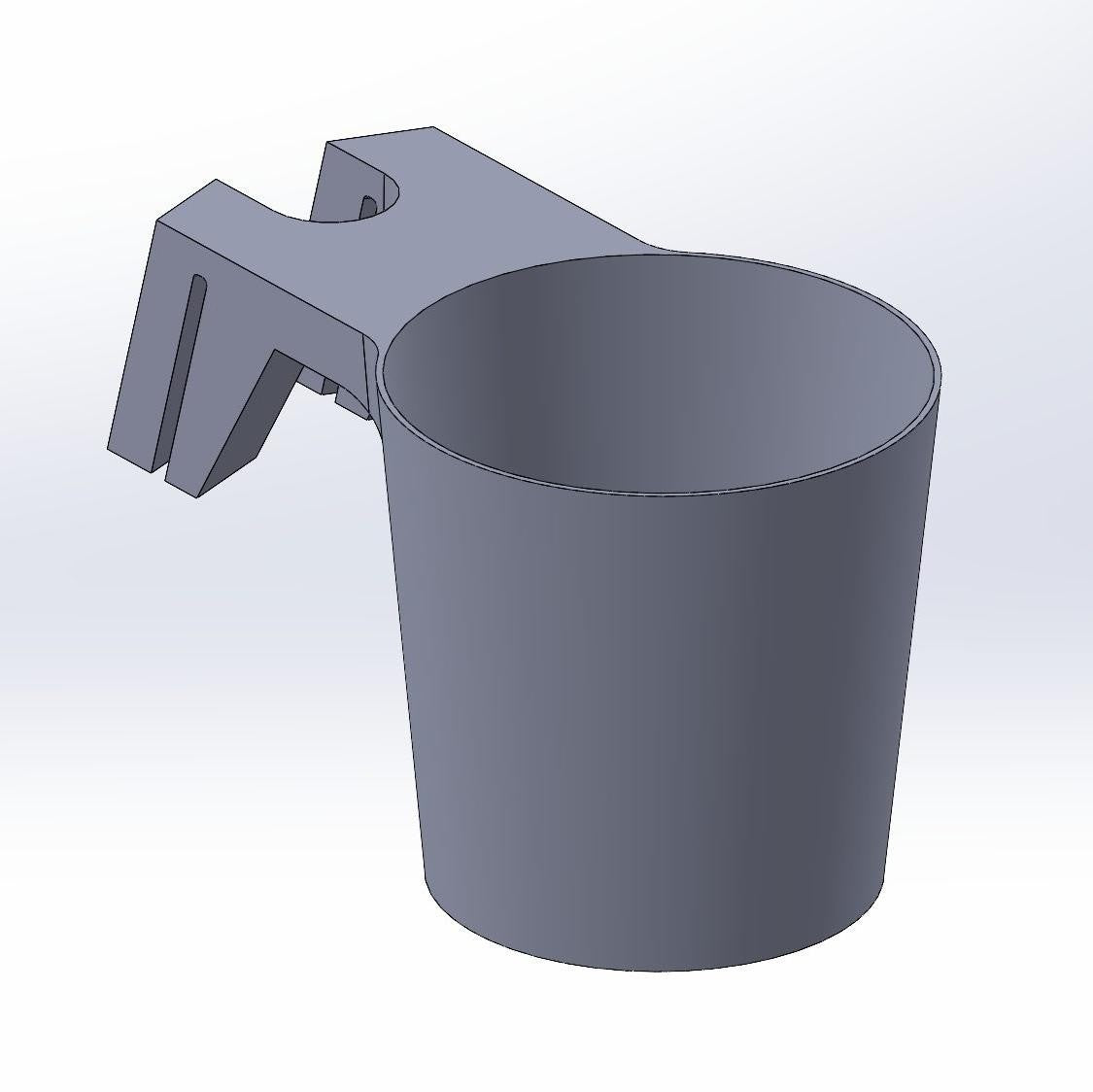

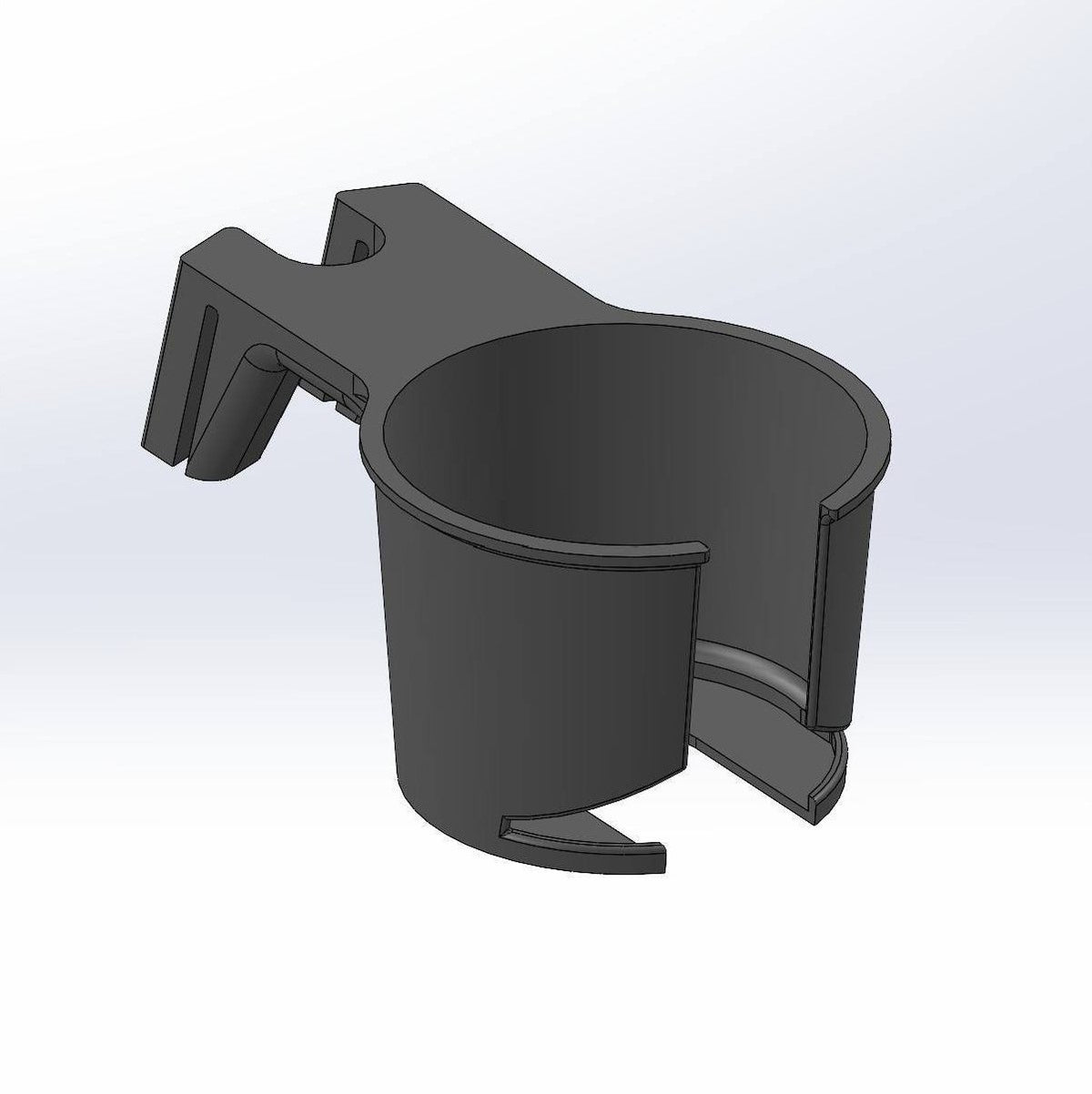

De l’idée au MVP (prototype fonctionnel)

On est partis d’un besoin très concret : un porte-gobelet amovible, fiable, et adapté à une salle de spectacle (installation rapide, usage intensif, entretien facile). Après l’analyse des contraintes d’intégration, on a conçu un premier MVP en impression 3D pour valider l’ergonomie, la tenue du gobelet/verre et l’encombrement en situation réelle.

Itérations & optimisation pour usage public

Une fois le MVP en main, on a itéré sur la géométrie pour obtenir un produit robuste et répétable : ajustement des tolérances, renforts, rayons/chanfreins, et optimisation de la fixation pour qu’elle reste stable tout en demeurant facile à retirer. L’objectif : une pièce qui “s’oublie” pendant l’événement — solide, propre, et prête pour un usage intensif.

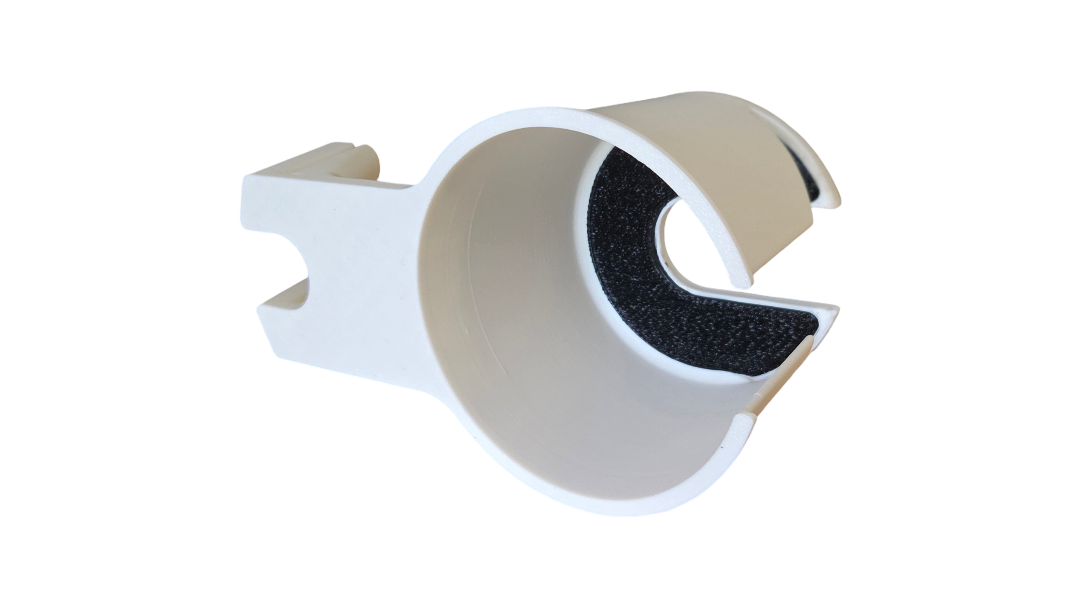

Fabrication du lot de 500 (ABS + TPU)

Après validation, on est passé à la production d’un lot de 500 unités en ABS (FDM) pour la rigidité et la durabilité. Pour protéger le verre et améliorer l’adhérence, on a intégré un socle souple en TPU (antidérapant, amortissement léger, protection des surfaces). Chaque pièce a été produite avec une approche orientée série : constance dimensionnelle, contrôle d’assemblage et finition propre, prête à l’installation.
